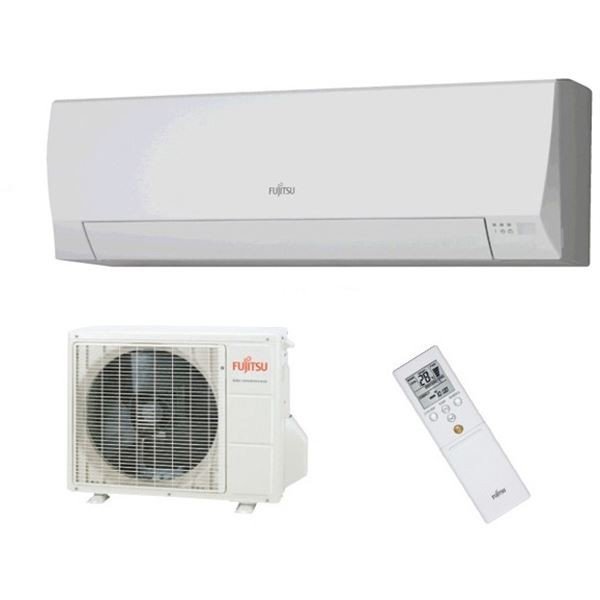

Aire Acondicionado 1x1 FUJITSU ASY25UI LLCC
SERIE LLC
Especificaciones Técnicas
CAPACIDAD REFRIGERACIÓN
-Capacidad Frío Nominal Min Nom Max (W) =900 / 2.500 / 3.000
-Capacidad Frío Nominal Min Nom Max (Frigocalorias/h) = 774/ 2150 / 2580
-Capacidad Frío Nominal Min Nom Max (Kw) = 0.9 / 2.5 / 3
CAPACIDAD CALEFACCIÓN
-Capacidad Calefacción Nominal Min Nom Max (W) = 900 / 3.200 / 3.600
-Capacidad Calefacción Nominal Min Nom Max (kcal) = 774 / 3440 / 3956
-Capacidad Calefacción Nominal Min Nom Max (Kw) = 0.9 / 3.2 /
CARACTERÏSTICAS TÉCNICAS
Consumo eléctrico frío kW: 0.73
Consumo eléctrico calor kW:0.74
Clase Energética: A++/A+
Diámetro tuberías frigoríficas pulg.: 1,4"-3,8"
Distancias máximas (total/vertical) mm: 15/10
Refrigerante tipo: 410A
Precarga m: 15
Carga adicional gr/m : 20
Rango de funcionamiento - Refrigeración ºC : +10/+43
Rango de funcionamiento - Calefacción ºC: -15/+24
Potencia Sonora unidad Interiro: 43 / 38 / 33 / 22 dB(A)
Potencia Sonora unidad Exteriro: 47 dB(A)
Dimensiones Unidad Interiro: 820 x206 x262
Dimensiones Unidad Exteriro: 663 x 293 x 535
Peso neto Interior / Exteriro: 7 / 24 kg
TECNOLOGÍA
ALTO SEER / SCOP
Elevado SEER y SCOP gracias al compresor rotativo DC altamente eficiente, al intercambiador de calor y a la tecnología Inverter de Fujitsu.
Todos los modelos alcanzan la máxima clasificación energética Clase A++
PRÁCTICA PROGRAMACIÓN HORARIA

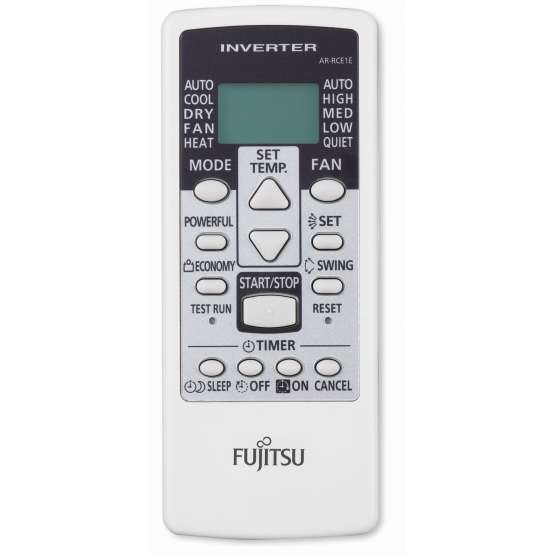

El programador digital permite seleccionar cualquiera de estas 4 combinaciones: ON, OFF, ONOFF, OFF-ON.
SUPER QUIET
Modo de operación super silencioso gracias a las lamas de impulsión de aire. Nuestro bajo nivel sonoro, convierte dormitorios y salas de estudio en espacios mucho más confortables.
FUNCIONAMIENTO EN MÁXIMA POTENCIA
Alcanza la temperatura seleccionada rápidamente.
MODO DE FUNCIONAMIENTO ECONÓMICO
En refrigeración el termostato sube automáticamente la temperatura seleccionada 1ºC, para ayudar a controlar el gasto energético.
FÁCIL MANTENIMIENTO
Panel frontal extraíble y lavable.
FUNCIONES DEL CLIMATIZADOR
Swing Vertical: Las lamas de salida del aire se mueven verticalmente de forma automática para distribuir homogéneamente el aire.
Cambio Automático Frío/Calor: Dependiendo de la temperatura ambiental y la seleccionada, la unidad modifica automáticamente el modo de funcionamiento de frío o calor.
Desconexión Automática Sleep: El microprocesador adecua gradualmente la temperatura a las necesidades corporales, previamente a la desconexión.
Ajuste Automático de las Lamas: Selección automática de la posición de las lamas dependiendo de su funcionamiento. También pueden ser reguladas por control remoto.
Energy Save: Gracias al control de los ajustes de temperatura del termostato se consigue un considerable ahorro de energía.
Programación Horaria Combinada ON-OFF: el programador digital permite seleccionar cualquiera de estas 4 combinaciones:
ON, OFF, ON-OFF, OFF-ON.
Reinicio Automático: En caso de interrupción del suministro eléctrico, el equipo se inicia automáticamente una vez reestablecido.
Función Powerful: Activa el funcionamiento del equipo a máxima velocidad del compresor y máximo caudal de aire durante 20 minutos, para conseguir rápidamente una sensación de confort.
